扇形磚的形狀與尺寸：有兩個大面、側面或端面為扇形磚面的楔形磚。

注：在國外，將小扇形磚面的豎寬扇形磚豎厚扇形磚和側厚扇形磚統稱為輻射形磚。

扇形磚面：同心圓環磚面分割成若干部分的每個部分。

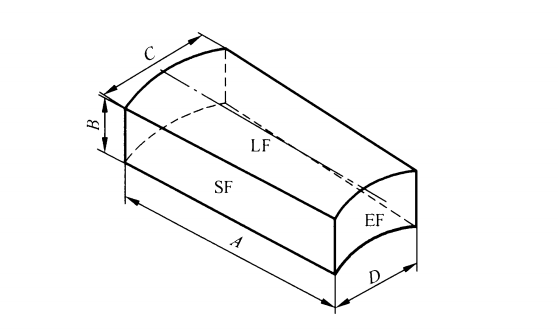

側長扇形磚：大小端距離A設計在寬度上、大小端尺寸C/D設計在長度上的扇形磚，或大面為扇形磚面的側長楔形磚，見圖1。

說明：

LF—兩面積相等、相互平行的扇形大面；

SF—兩面積不等的同心弧形側面；

EF—兩面積相等、相互傾斜的矩形端面。

圖1側長扇形磚

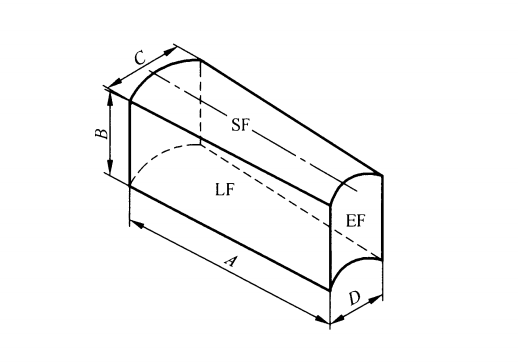

薄長扇形磚：大小端距離A設計在厚度上、大小端尺寸C/D設計在長度上的扇形磚或側面為扇形磚面的薄長楔形磚，見圖2。

說明：

LF—兩面積不等的同心弧形大面；

SF—兩面積相等、相互平行的扇形側面；

EF—兩面積相等、相互傾斜的矩形端面。

圖2薄長扇形磚

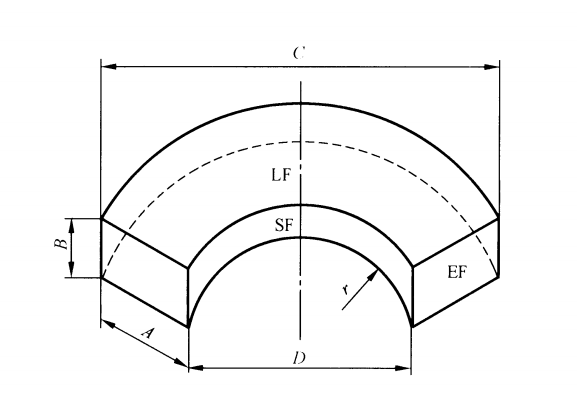

豎寬扇形磚：大小端距離A設計在長度上、大小端尺寸C/D設計在寬度上的扇形磚，或大面為扇形磚面的豎寬楔形磚，見圖3。

說明：

LF—兩面積相等、相互平行的扇形大面；

SF—兩面積相等、相互傾斜的矩形側面；

EF—兩面積不等的同心弧形端面。

圖3豎寬扇形磚

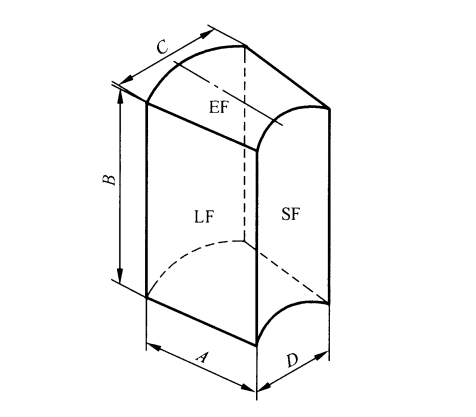

薄寬扇形磚：大小端距離A設計在厚度上、大小端尺寸C/D設計在寬度上的扇形磚或端面為扇形磚面的薄寬楔形磚，見圖4。

說明：

LF—兩面積不等的同心弧形的大面；

SF—兩面積相等、相互傾斜的矩形側面：

EF—兩面積相等、相互平行的扇形端面。

圖4薄寬扇形磚

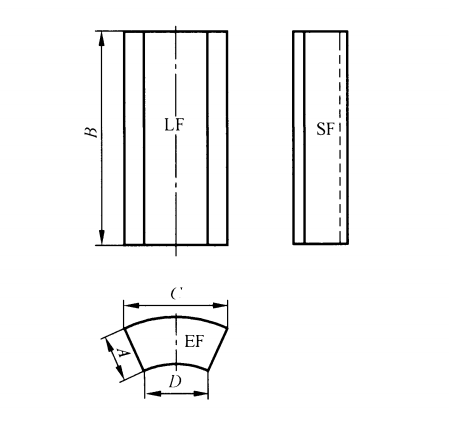

豎厚扇形磚：大小端距離A設計在長度上、大小端尺寸C/D設計在厚度上的扇形磚，或側面為扇形磚面的豎厚楔形磚，見圖5。

說明：

LF—兩面積相等、相互傾斜的矩形大面；

SF—兩面積相等、相互平行的扇形側面；

EF—兩面積不等的同心弧形端面。

圖5豎厚扇形磚

側厚扇形磚：大小端距離A設計在寬度上、大小端尺寸C/D設計在厚度上的扇形磚或端面為扇形磚面的側厚楔形磚，見圖6。

說明：

LF—兩面積相等、相互傾斜的矩形大面：

SF—兩面積不等的同心弧形側面；

EF—兩面積相等、相互平行的扇形端面。

圖6側厚扇形磚
