窯爐拱頂耐火磚砌筑方法,輻射形砌磚：具有半徑、中心角及表面為圓弧形的砌磚。按中心角輻射形砌磚分為拱形砌磚和環形砌磚。按配合用磚種類輻射形砌磚分為單楔形磚砌磚、混合砌磚和雙楔形磚砌磚。還有用磚和砌筑都復雜的球頂砌磚。

單楔形磚砌磚：全部由一種楔形磚單獨砌筑的輻射形砌磚。

混合砌磚：由楔形磚與直形磚配合砌筑的輻射形砌磚。

雙楔形磚砌磚：由兩種楔形磚配合砌筑的輻射形砌磚。

拱形砌磚：中心角不超過180°具有拱頂特征的輻射形砌磚。包括弓形拱、推力拱、半圓拱、復合拱和球頂等。

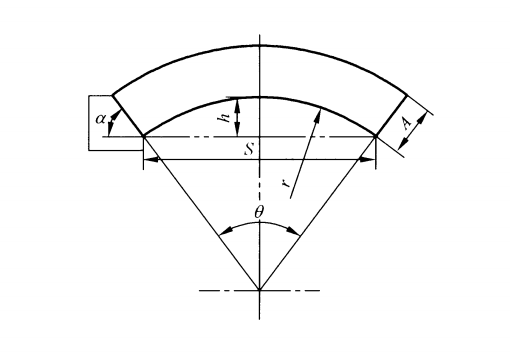

拱：爐窯墻中孔的跨體，具有突起半徑、跨距中心角等特征，見圖1。有突起和半徑的弧形（拱形）跨體，就是常指的拱。拱的上方通常還有砌體。

說明：

r—拱內半徑；

A—拱厚度；

h—拱突起（矢高）；

S—拱跨距；

0—拱中心角；

a—拱腳傾斜角。

圖1拱及其特征

拱頂：爐窯及其主要部位空間頂部的拱形跨體。拱頂具有拱的特征。拱頂上方通常沒有砌體（封閉層除外）。

拱（或拱頂）突起

矢高

h

拱或拱頂內表面最高點與最低點的垂直距離。

拱（或拱頂）跨距

s

拱（3.3.41）或拱頂（33.42）內表面兩拱腳間的水平距離。

拱（或拱頂）中心角

A

拱、拱頂、跨距兩端點到兩內半徑交點（圓心）形成的夾角。

拱（或拱頂）標準中心角：與拱腳磚標準傾斜角相適應的拱（或拱頂）中心角。本標準規定了60°、80°、100°或120°為拱或拱頂標準中心角。

拱（或拱頂）內半徑

r

拱或拱頂內表面到中心角頂點（圓心）的距離。

拱（或拱頂）徑跨比

r/S

拱（或拱頂）內半徑r對其跨距S之比。

弓形拱（或拱頂）：突起h較小，中心角不超過60°或徑跨比r/S ≥1的推力拱（或拱頂）。

推力拱（或拱頂）：中心角不超過120°或徑跨比r/S≥0.577、支承在拱腳磚上的拱或拱頂。

注：推力指拱腳處所受水平推力。

半圓拱（或拱頂）突起（3.343）h等于內半徑r、中心角為180°或徑跨比r/S=0.5的拱或拱頂。

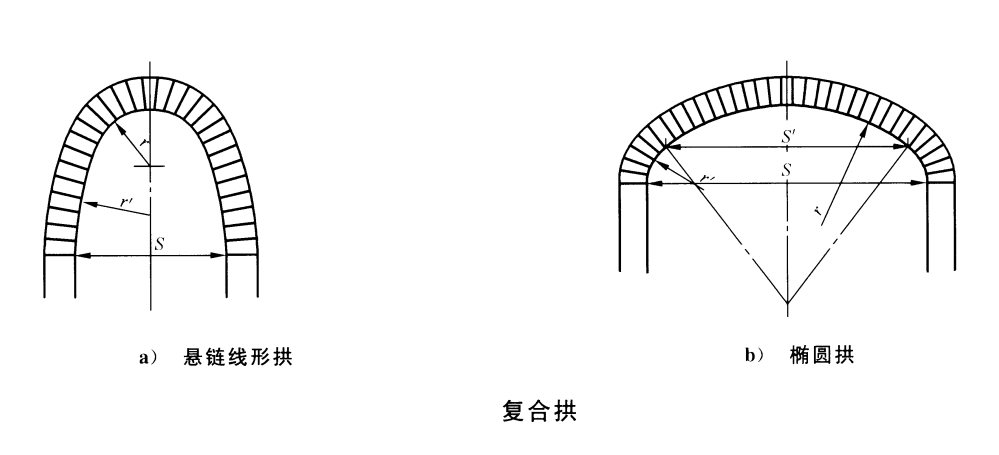

復合拱（或拱頂）/三心拱：同一磚環采用幾個（例如3個）內半徑組合拱，包括懸鏈線形拱（或拱頂）和橢圓形拱（或拱頂），見圖2。

懸鏈線形拱（或拱頂）/拋物線形拱（或拱頂）：倒懸鏈線形狀，突起h大于跨距S和水平推力較小的復合拱（或拱頂）（中央拱的內半徑r小于兩端拱的內半徑r），見圖 ）。

橢圓形拱（或拱頂）：橢圓形狀，突起h小于跨距S的復合拱（或拱頂）（中央拱的內半徑r大于兩端拱的內半徑r），見圖 3）。

分載拱/輔助拱/支承拱：拱下方砌體不承受或減少拱上方砌體載荷的墻中推力拱。

帶肋拱頂：作為肋的長磚磚環與短磚磚環交替砌筑的環砌拱頂。

箱形拱頂：由長肋磚和短磚砌成外表面為箱形的拱頂。

過渡拱（或拱頂）：跨距s或內半徑r逐環變化的拱或拱頂。

保護拱：主窯頂內表面的套拱、墻中拱或雙層拱的上層拱。

吊掛爐頂：用吊掛磚和吊掛金屬件懸掛在爐頂鋼架上的爐頂。

支撐吊掛爐頂：有止推結構（止推吊桿、壓梁或拱腳梁后的彈簧）的吊掛爐頂。

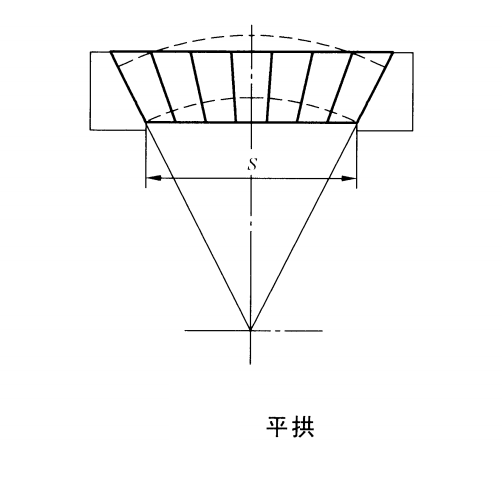

平拱：上下面平直由楔形磚砌成的有推力的拱，見4。

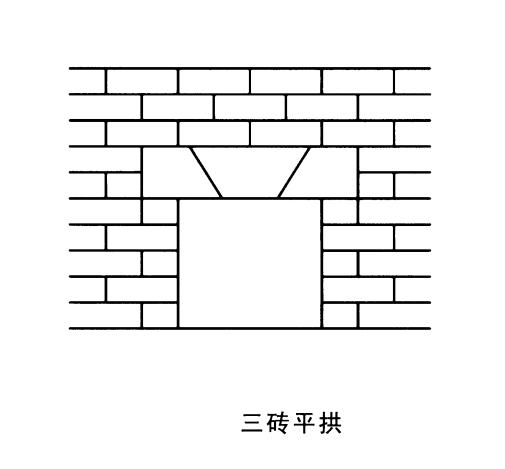

三磚平拱：由兩塊拱腳磚和一塊中心楔形磚砌成的平拱，見圖5。

磚格子托拱：由蓄熱室磚格子托拱磚（rider bricks）砌筑的磚格子平拱。

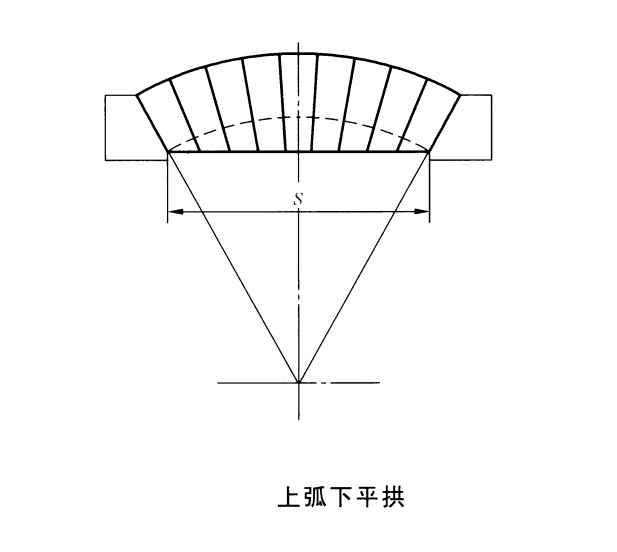

上弧下平拱：上表面為拱形，下表面平直的推力拱，見圖7。

平頂：內表面平直的吊掛爐頂。

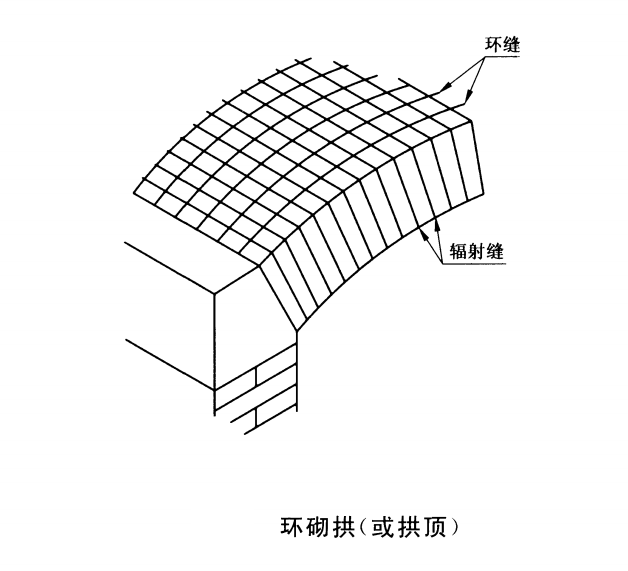

環砌拱（或拱頂）/環拱（或環頂）：磚環單獨砌筑，環縫成一直線的拱或拱頂，見圖8。

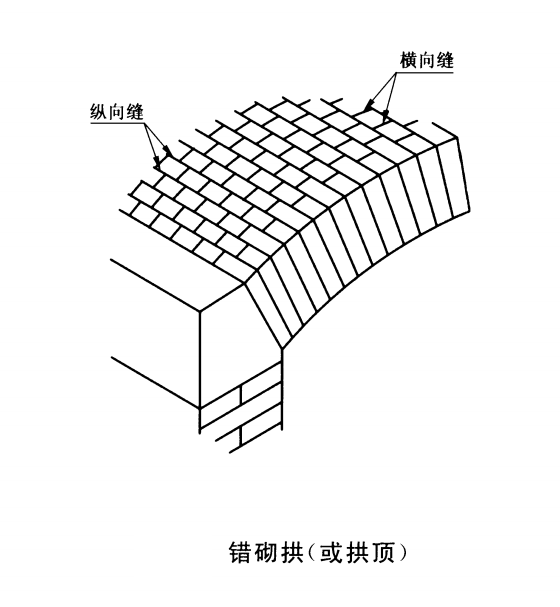

錯砌拱（或拱頂）/交錯拱（或拱頂）：橫向縫錯開砌筑的拱或拱頂，見圖9。

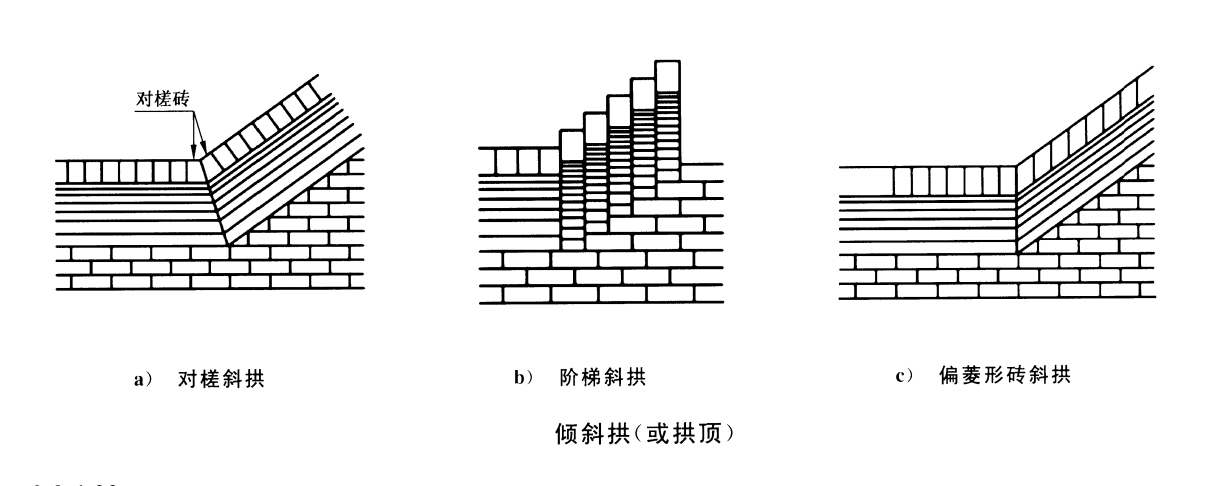

傾斜拱（或拱頂）/斜拱（或斜頂）：軸線對水平面成一定傾斜角的拱或拱頂。按砌筑方法分為對槎斜拱（或拱頂）階梯斜拱（或拱頂）和偏形磚斜拱（或拱頂）見圖10。

對槎斜拱（或拱頂）：內表面光滑，平斜拱交界采用加工對槎磚的傾斜拱（或拱頂）。

階梯斜拱（或拱頂）：內表面錯臺的環砌傾斜拱（或拱頂）。

偏菱形磚斜拱（或拱頂） ：內表面光滑，采用偏萎形磚的環砌傾斜拱（或拱頂）。

主爐頂：爐窯作業室或熔煉室的頂。

主窯頂（玻璃熔窯）：玻璃熔窯作業室拱頂。
