陶粒輕質耐火混凝土砌塊（簡稱砌塊）。是以高鋁水泥或高鋁水泥-65作結合劑，以頁巖陶粒、粉煤灰陶粒或增鋁陶粒作骨料，采用振動法或振動加壓法成型所制得的輕質耐火制品。現行國家標準規定，砌塊按材質分為頁巖質、粉煤灰質及增鋁陶粒質三類。其代號分別為GE、GF、GL。
陶粒輕質耐火混凝土砌塊主要用于水泥窯內作單層隔熱窯襯。其適用的熱面溫度區段是：GE——低于1000C;GF——低于1200C;GL——低于1300℃。

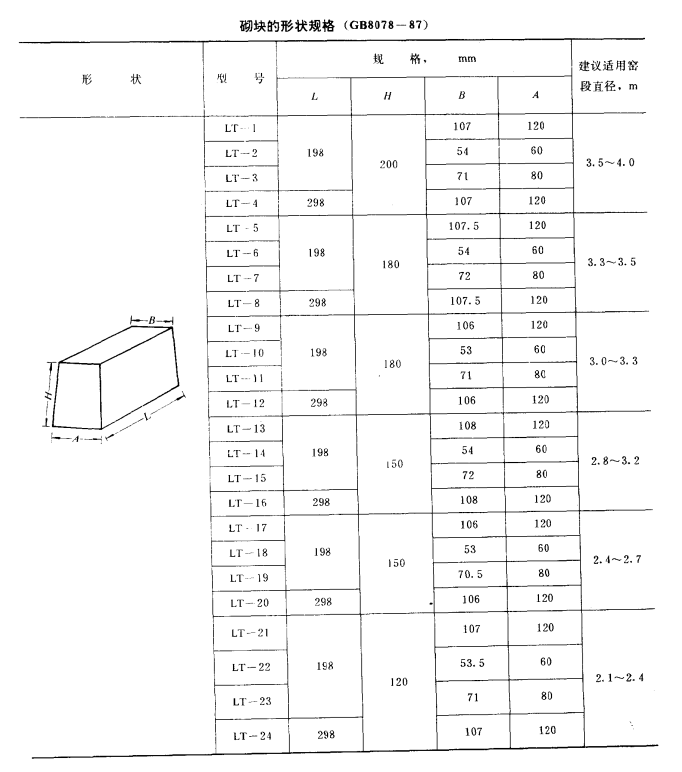

陶粒輕質耐火混凝土砌塊的形狀規格見下表。

陶粒輕質耐火混凝土砌塊的技術要求：
結合劑：GE、GF砌塊采用標號不低于525號的高鋁水泥，其性能須符合GB201-81《高鋁水泥》的規定；GL砌塊采用標號不低于625號的高鋁水泥-65,其性能須符合JC236-81《高鋁水泥-65》的規定。
骨料：增鋁陶粒耐火度不得低于1600C。頁巖陶粒中AI2O3含量不得小于18%,Fe2O3含量不得大于8%,(MO+M2O)含量不得大于6.5%。吸水率不得大于10%。粉煤灰陶粒中AI2O3量不得小于30%,Fe2O,含量不得大于7%,(MO+M2O)含量不得大于7%。吸水率不得大于22%。

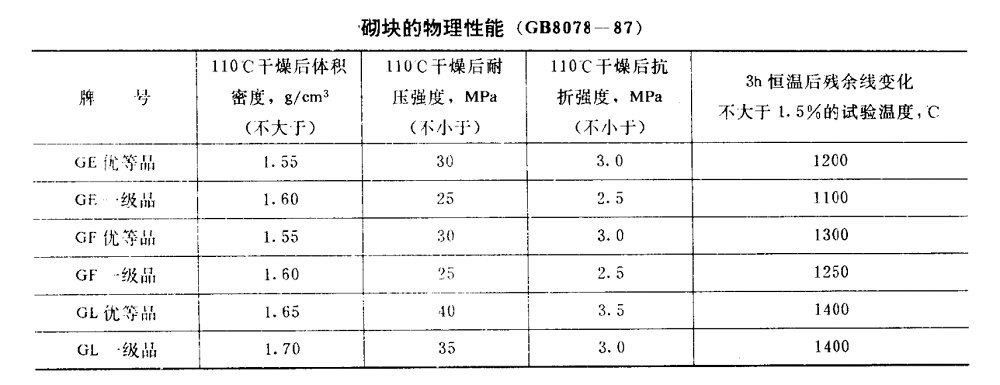

陶粒輕質耐火混凝土砌塊的物理性能見下表。

試樣養護齡期為：GE、GF7d、GL14d。
陶粒輕質耐火混凝土砌塊的允許尺寸偏差：尺寸不大于120mm的允許偏差為±1.5mm;尺寸大于120mm的允許尺寸偏差為±2mm。
陶粒輕質耐火混凝土砌塊的外形要求：砌塊不得有深度大于15mm的掉角。砌塊表面不得有累計面積大于5%總面積未振實而產生的深度和直徑大于2mm的蜂窩麻。砌塊的扭曲不得大于2mm。砌塊的裂紋寬度不大于0.25mm時不限制；裂紋寬度在0.25~1.0mm時裂紋長度不得大于5.0mm,且不得多于5條。不得有跨過兩個面的裂紋出現。裂紋寬度大于1.0mm者不允許。
