不同鐵水罐用耐火材料的性能要求，鐵水罐是盛裝和運送鐵水的設備。鐵水罐有敞口式鐵水罐和魚雷式鐵水罐兩種。

當鐵水罐裝運鐵水時，罐村受高溫、熱沖擊、機械磨損和渣、鐵的化學侵蝕作用；倒出鐵水時，鐵水沖擊面侵蝕更甚。同時，鐵水罐是在高、低溫交替狀況下工作的，其間隔周期越長，罐襯的損毀越大。因此，鐵水罐內襯一般應選擇抗侵蝕、高強度、抗熱震的耐火材料。在鐵水罐內進行脫硫、脫硅及脫磷處理時，工作條件更苛刻，加重罐襯的侵蝕。脫硫處理劑是石灰、螢石或碳化鈣；脫硅處理劑是鐵鱗和石灰脫磷處理則采用FeO-CaO-CaF2，或蘇打Na2CO3。在三脫處理過程中，爐渣的堿度變化較大，從0.5變化到30以上，耐火材料的侵蝕嚴重，加上攪動鐵水的沖刷，以及間歇式作業所造成的溫度波動，在鐵水罐內村，特別是渣線部位耐火材料的損毀加劇。為此，所選擇的耐火材料應具有良好的抗渣性能，既能抗酸性渣又能抗堿性渣，有良好的抗剝落性。

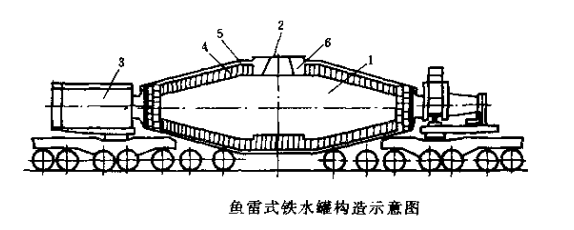

1、魚雷式鐵水罐用耐火材料。角雷式鐵水罐又稱混鐵車。其構造如圖所示。

不脫硫的魚雷鐵水罐，一般采用燒成粘土磚或紅柱石磚，大都經油浸。內村的一般部位用粘土磚或普通高鋁磚砌筑。受鐵口和渣線等易損毀的部位則用高鋁磚砌筑。在運輸高錳鐵水時，使用剛玉含量高的高鋁磚。為使襯體磨損均勻、采用綜合砌爐，在磨損嚴重的地方采用不燒的紅柱石碳磚，侵蝕特別嚴重的渣線用炭結合剛玉磚，在易發生氧化損壞的頂部使用燒成鋁硅系耐火磚。

在鐵水罐中進行脫S、Si、P，即三脫處理時，爐渣堿度變化大，工作條件苛刻，粘土磚、高鋁磚已不能滿足使用要求。應采用不燒的瀝青結合磚或合成樹脂結合磚，材質為Al2O3-SiO2-C和 Al2O3-SiC和C鐵水的脫磷材質為鋯英石-SiC-C磚。在以CaO系熔劑為主進行鐵水預處理和單獨脫磷的場合，有的廠采用MgO-C磚砌襯。另外，國外還開發了耐侵蝕、抗剝落的Al2O3-MgO-C磚和用于脫硅的Al2O3-MgO澆注料。

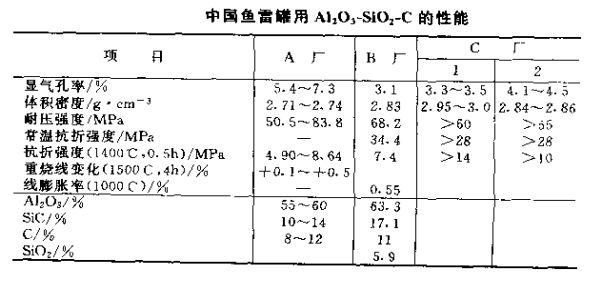

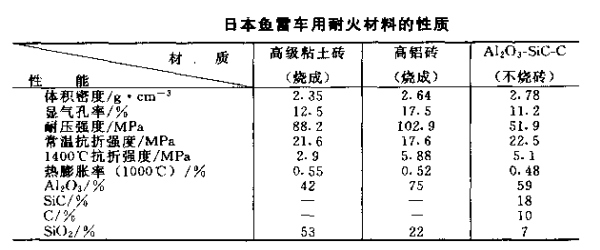

中國和日本魚雷罐用耐火材料的性質見下表。

2、敞口式鐵水罐用耐火材料。敞口式鐵水罐又稱鐵水包。敞口式鐵水罐通常采用高鋁磚或紅柱石磚砌筑。有的廠罐壁和罐底采用含蠟石10%~20%的Al2O3-SiC-C質磚砌筑，效果較好。罐口采用含Cr203 3%的高鋁磚砌筑。
