楔形磚：至少有兩個端面、側面或大面為對稱梯形磚面，見圖2，即有楔差或大小端尺寸的磚。按楔差或大小端尺寸設計在厚度、寬度和長度上，分為厚楔形磚、寬楔形磚和長楔形磚。

厚楔形磚：兩矩形大面互相傾斜、楔差或大小端尺寸設計在厚度上的楔形磚。按大小端距離設計在寬度、長度及同時在長度和寬度上，厚楔形磚又分為側厚楔形磚、豎厚楔形磚及豎側厚楔形磚。

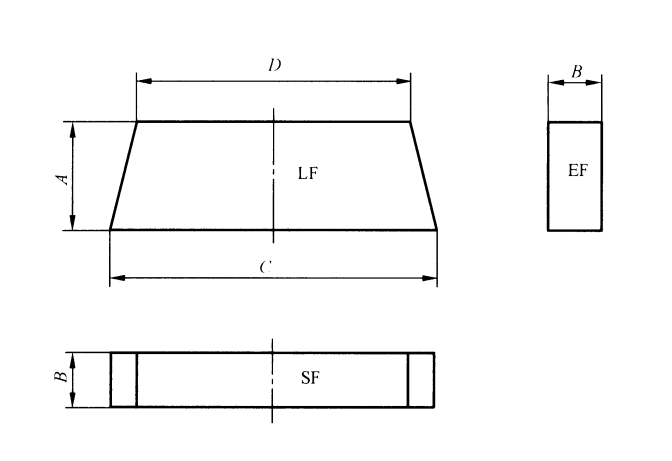

側厚楔形磚：大小端距離A設計在寬度上的厚楔形磚，見圖3。

說明：

LF—兩面積相等、相互傾斜的矩形大面；

SF—兩面積不等，相互平行的矩形側面；

EF—兩面積相等，相互平行的對稱梯形端面。

圖3側厚楔形磚

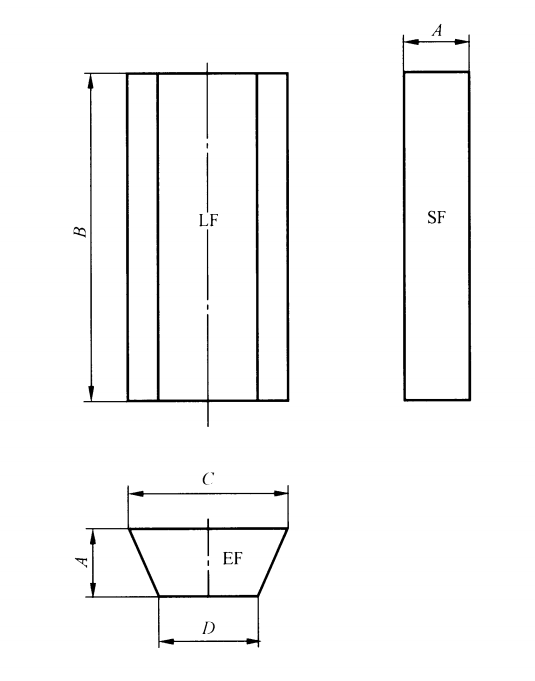

豎厚楔形磚：大小端距離A設計在長度上的厚楔形磚，見圖4。

說明：

LF—兩面積相等、相互傾斜的矩形大面；

SF—兩面積相等、相互平行的對稱梯形側面；

EF—兩面積不等、相互平行的矩形端面。

圖4豎厚楔形磚

倍半寬豎厚楔形磚：寬度為標準磚或大尺寸標準磚（114mm或150mm）一倍半（172mm或225mm）的豎厚楔形磚。

雙倍寬豎厚楔形磚/方板厚楔形磚：寬B和大小端距離A都為230mm的厚楔形磚。

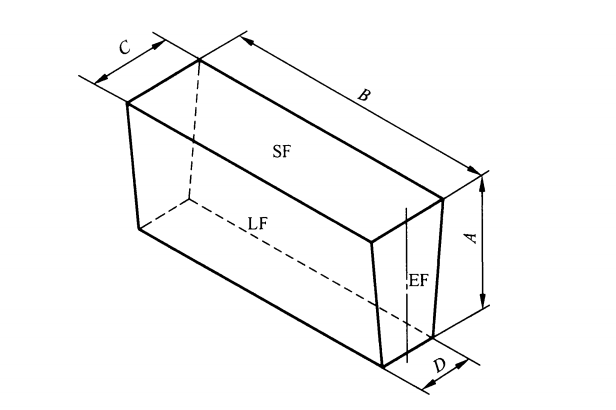

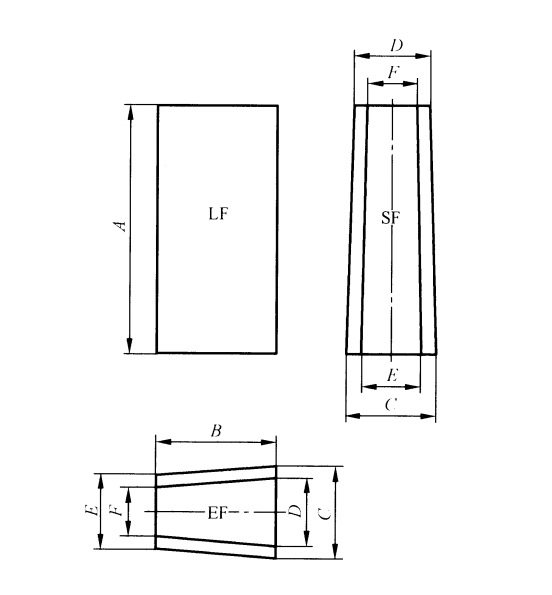

豎側厚楔形磚：大小端距離A和B分別設計在長度和寬度上的厚楔形磚，見圖5。

說明：

LF—兩面積相等、沿長向和寬向傾斜的矩形大面；

SF—兩面積不等、相互平行的對稱梯形側面；

EF—兩面積不等、相互平行的對稱梯形端面。

圖5豎側厚楔形磚

寬楔形磚：兩側面相互傾斜、楔差或大小端尺寸設計在寬度上的楔形磚按大小端距離設計在長度和厚度上，分為豎寬楔形磚和薄寬楔形磚。

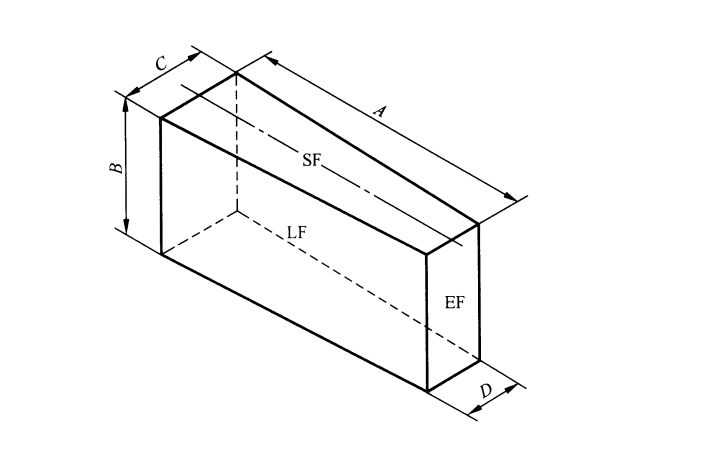

豎寬楔形磚：大小端距離A設計在長度上的寬楔形磚，見圖6。

說明：

LF—兩面積相等、相互平行的對稱梯形大面；

SF—兩面積相等、相互傾斜的矩形側面；

EF—兩面積不等、相互平行的矩形端面。

圖6豎寬楔形磚

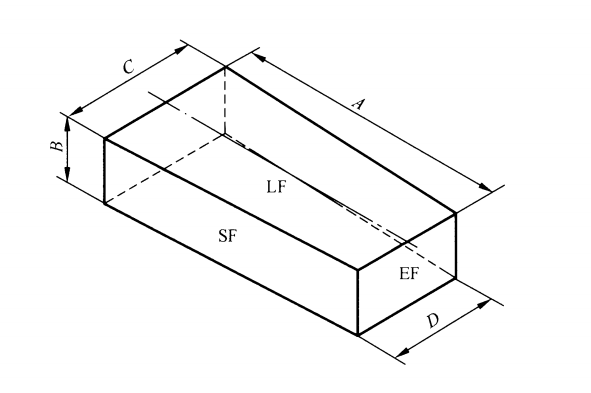

薄寬楔形磚：大小端距離A設計在厚度上的寬楔形磚，見圖7。

說明：

LF—兩面積不等、相互平行的矩形大面；

SF—兩面積相等、相互傾斜的矩形側面；

EF—兩面積相等，相互平行的對稱梯形端面。

圖7薄寬楔形磚

長楔形磚：兩端面相互傾斜、楔差或大小端尺寸設計在長度上的楔形磚，按大小端距離設計在寬度和厚度上，分為側長楔形磚和薄長楔形磚。

側長楔形磚：大小端距離A設計在寬度上的長楔形磚，見圖8。

說明：

LF—兩面積相等、相互平行的對稱梯形大面；

SF—兩面積不等、相互平行的矩形側面；

EF—兩面積相等、相互傾斜的矩形端面。

圖8側長楔形磚

薄長楔形磚：大小端距離A設計在厚度上的長楔形磚，見圖9。

說明：

LF—兩面積不等、相互平行的矩形大面；

SF—兩面積相等、相互平行的對稱梯形側面；

EF—兩面積相等、相互傾斜的矩形端面。

圖9薄長楔形磚

綜上所述便是鄭州超裕耐火磚廠家，為大家介紹的關于楔形磚的形狀尺寸及分類標準。
