鋯英石質(zhì)耐火磚屬酸性材料，是以天然鋯石砂（ZrSiO4)為原料制得的耐火磚。其抗渣性強(qiáng)，熱膨脹率較小，導(dǎo)熱率隨溫度升高而降低，荷重軟化點(diǎn)高，耐磨強(qiáng)度大，熱震穩(wěn)定性好，已成為各個(gè)工業(yè)領(lǐng)域中的重要材料。隨著冶金工業(yè)中連鑄和真空脫氣技術(shù)的發(fā)展，鋯英石耐火磚應(yīng)用越來越廣泛。
鋯英石耐火磚有以單一鋯英石燒結(jié)制成的鋯英石磚，還有以鋯英石為主要原料，加入適當(dāng)?shù)臒Y(jié)劑（如耐火粘土）制成的鋯質(zhì)磚。為了改善鋯英石磚的性能，還有加入其他成分（如氧化鋯、高鋁硯土、電熔剛玉或氧化銘等）的特殊鋯石磚。
生產(chǎn)鋯英石質(zhì)耐火材料可以采用半干法、泥漿澆注法或擠壓法等。由于鋯英石原料本身無(wú)塑性并在高溫下分解，在生產(chǎn)中對(duì)結(jié)合劑、粒度配合和燒成條件等方面必須采取與其相適應(yīng)的工藝。
工業(yè)用的鋯英石原料通常為砂粒狀，必須將其粉碎后使用。鋯英石砂粒度約為0.1~0.2mm,不能用來直接制磚。為了便于調(diào)整制品的顆粒組成和減少燒成收縮，一般采用兩段的生產(chǎn)方法。即將鋯英石砂和細(xì)粉預(yù)先制成團(tuán)塊，經(jīng)鍛燒后再將燒塊粉碎至適當(dāng)粒度使用。
鋯英石團(tuán)塊在低于鋯英石的分解溫度下鍛燒。將燒塊粉碎，經(jīng)磁選除鐵，然后篩分成大于0.5mm和小于0.5mm的顆粒。小于0.5mm的顆粒可在振動(dòng)磨中再磨細(xì)為小于0.088mm的細(xì)粉。
為了使磚坯達(dá)到足夠的密度，必須選擇適宜的顆粒組成。如制造中間盛鋼桶用皓英石鑄口磚時(shí)，采用1.5~0.5mm顆粒為45~50%和小于0.088mm顆粒為55~60%或2~0.5mm顆粒為50%和小于0.088mm顆粒為50%的磚料有較好的效果。
為使磚壞有足夠的強(qiáng)度，需加入有機(jī)結(jié)合劑，采用半干壓成型。由于鋯石本身燒結(jié)性差，而過高燒成溫度，又會(huì)引起其顯著分解。因此，磚壞在燒成時(shí)要特別注意，通常1550~1600C溫度燒成。

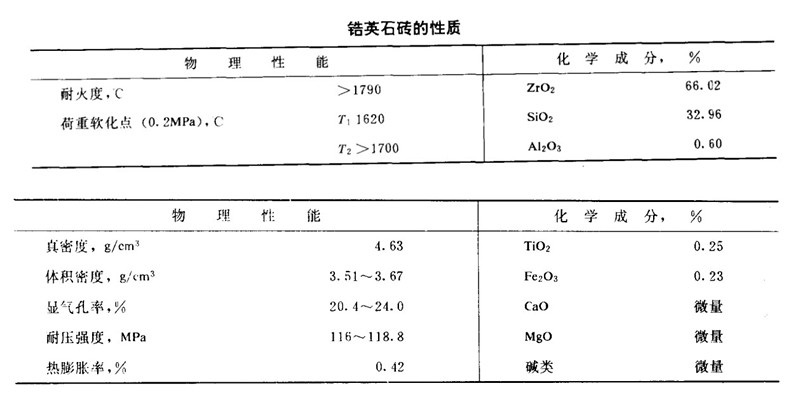

鋯英石磚的一般性質(zhì)見下表。
