噴射料的精髓是“流”、“聚”、“凝”三個字。所謂“流”，就是要有良好的流動性。這樣，才能降低不定形耐火材料的泵送阻力。所謂“聚”，就是良好的黏聚性。這樣，才能使被送物料不離析、不堵管。所謂“凝”，就是對凝結時間的特殊要求。
一般情況下，噴射料未加促凝劑時要有大于1h的初凝時間；加入促凝劑后，就要迅速固化。如未加促凝劑時初凝時間過短，一旦輸送時設備發生問題，不定形耐火材料就會固化在膠皮管中，成為很難排除的故障。如加入促凝劑后，閃凝時間過長，噴射到工作面的不定形耐火材料就會緩慢變形、下墜，引起襯體圩落。目前，我國已有測試不定形耐火材料凝結時間的辦法。但是，尚無測試閃凝時間的方法。以下介紹Yahiro的測試方法，如圖所示。

由圖可知，先加水將不定形耐火材料拌好；然后，將液態促凝劑加入運轉的攪拌機中，并記下時間；最后，記下攪拌阻力急劇增大，以致幾乎不能攪拌的時間。兩個時間的差值就是閃凝時間。實驗表明，如果閃凝時間小于7s,就可以防止噴射材料圩落，如圖所示。

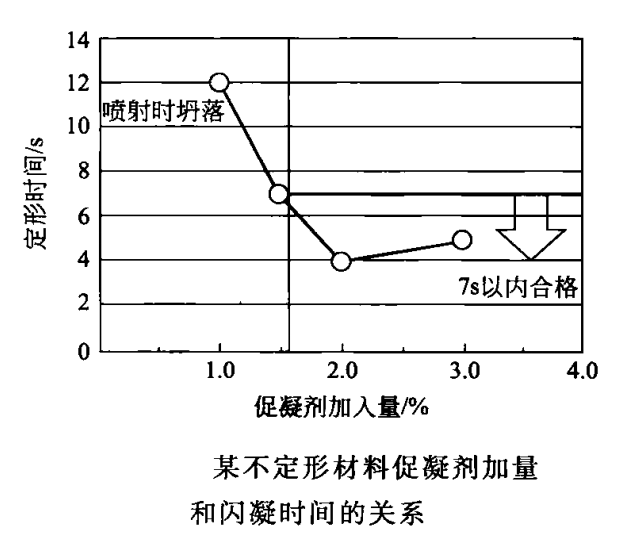

從圖可知，當某促凝劑加量高于1.5%時，就可以使該不定形耐火材料的閃凝時間縮短到7s以內，從而實現噴射材料的快速固化，防止了整體性耐火材料的變形和圩落。
