通用耐火磚形狀尺寸

范圍：本部分規定了通用磚的術語及定義、通用磚的尺寸系列、尺寸磚號及尺寸規格表示法、磚的尺寸及尺寸特征以及輻射形砌磚計算方法。

本部分適用于工業爐窯等熱工設備耐火磚襯的直形砌磚、輻射形砌磚。

術語及定義：下列術語及定義適用于本文件。

通用耐火磚：指工業爐窯等熱工設備耐火磚襯的直形砌磚及輻射形砌磚所用的直形磚、側厚楔形磚、豎厚楔形磚、豎寬楔形磚和拱腳磚。

直形砌磚：指表面為平直的直墻及平底砌磚。

輻射形砌磚：具有半徑、中心角、表面為圓弧形的砌磚。按中心角輻射形砌磚分為中心角小于120°的推力拱，中心角等于180°的半圓拱和中心角為360°的圓環形砌磚。按配合砌筑用磚種類分為全部由一種楔形磚砌筑圓環的單楔形磚磚環，由楔形磚和直形磚配合砌筑圓環的混合磚環，以及由兩種楔形磚配合砌筑圓環的雙楔形磚磚環。

平砌：磚的大面置于水平砌磚基面的砌磚方法。

側砌：磚的側面置于水平砌磚基面（或拱胎表面）的砌磚方法。

豎砌：磚的端面置于水平砌磚基面（或拱胎表面）的砌磚方法（也稱為立砌）。

直形磚：僅由長A、寬B及厚C三個尺寸構成的直平行六面磚體，見圖1。長（A）與寬（B）（或兩個較大尺寸）形成的磚面稱為大面，長（A）與厚（C）（或最大尺寸與最小尺寸）形成的磚面稱為側面，寬（B）與厚（C）（或兩個較小尺寸）形成的磚面稱為端面。

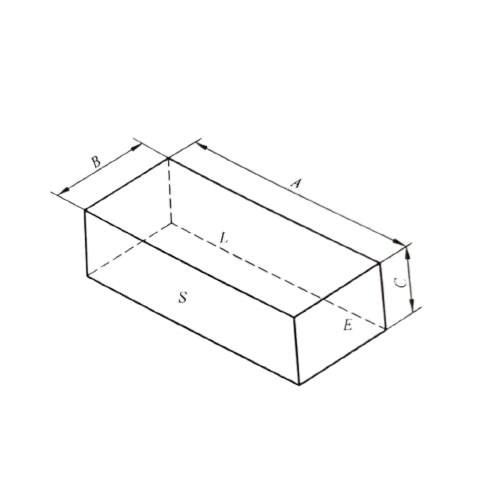

圖 1 直形磚

說明：L—大面；S—側面；E—端面。

標準磚：長230mm、寬114mm和厚65mm（或75mm）的直形磚。

四分之三長磚：長為標準磚的四分之三（172mm），寬、厚分別與標準磚相同的錯縫用直形磚。

倍半長磚：長為標準磚的一倍半（345mm），寬、厚分別與標準磚相同的直形磚。

雙倍長磚：長為標準磚的兩倍（460mm），寬、厚分別與標準磚相同的直形磚。

倍半寬磚：寬為標準磚的一倍半（172mm），長、厚分別與標準磚相同的錯縫用直形磚。

半厚薄磚：厚為標準磚之半，長、寬分別與標準磚相同的直形磚。

雙倍寬磚（方板磚）：寬為標準磚的兩倍（230mm），長、厚分別與標準磚相同的直形磚（也稱為方板磚）。

加長磚：長、寬均超過標準磚尺寸的直形磚。

楔形磚：指至少有兩個端面、側面或大面為對稱梯形的六面磚體，見圖2。對稱梯形面兩底的較大尺寸、較小尺寸和中（位）線尺寸分別稱作大端尺寸C、小端尺寸D和中間尺寸或平均尺寸P，并經常以C/D表示楔形磚的大小端尺寸。對稱梯形面兩底間的高稱作楔形磚的大小端距離A。大小端尺寸差C—D稱為楔差，契差不為0的磚即為楔形磚。相同大小端距離 A的同組楔形磚間，按楔差C—D由大到小（或按楔形磚的半徑由小到大）將它們相對地分為特銳楔形磚、銳楔形磚、鈍楔形磚和微楔形磚。這些楔形磚的大端尺寸、中間尺寸及小端尺寸采取相等的尺寸（通常等于直形磚的配砌尺寸），分別稱作等大端尺寸、等中間尺寸及等小端尺寸。

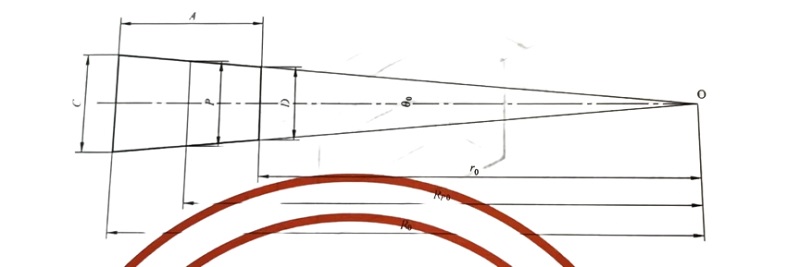

圖 2 楔形磚梯形面

Θ_o—楔形磚中心角；r_o—楔形磚內半徑；R_po—楔形磚中間半徑；R_O—楔形磚外半徑。

厚楔形磚：也稱拱頂楔形磚，指大面傾斜、大小端尺寸C/D設計在厚度上的楔形磚。按大小端距離A設計在寬度或者長度上，厚楔形磚又分側厚楔形磚和豎厚楔形磚。

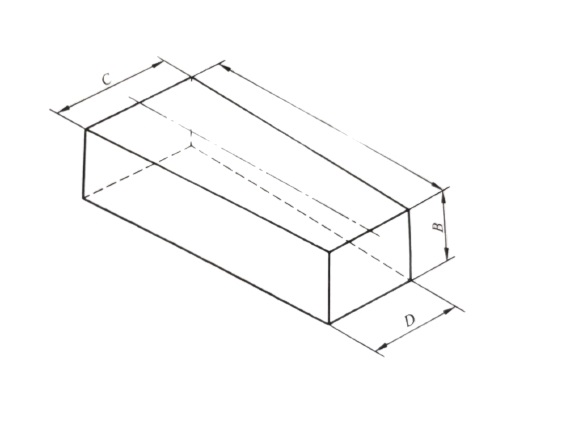

側厚楔形磚：大小端距離A設計在寬度上、大小端尺寸C/D設計在厚度上的楔形磚，見圖 3。

圖 3 側厚楔形磚

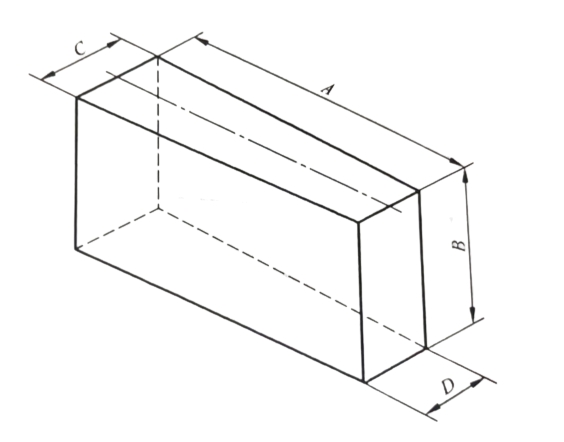

豎厚楔形磚：大小端距離A設計在長度上、大小端尺寸C/D設計在厚度上的楔形磚，見圖 4。

倍半寬豎厚楔形磚：寬度為114mm或150mm豎厚楔形磚一倍半的拱頂錯縫用豎厚楔形磚。

雙倍寬豎厚楔形磚：寬度為114mm豎厚楔形磚的兩倍，大面為正方形的豎厚楔形磚。

圖 4 豎厚楔形磚

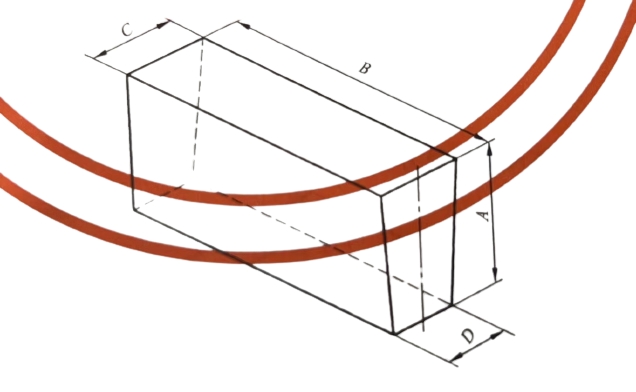

豎寬楔形磚：大小端距離A設計在長度上、大小端尺寸C/D設計在寬度上的楔形磚，見圖 5。

圖 5 豎寬楔形磚

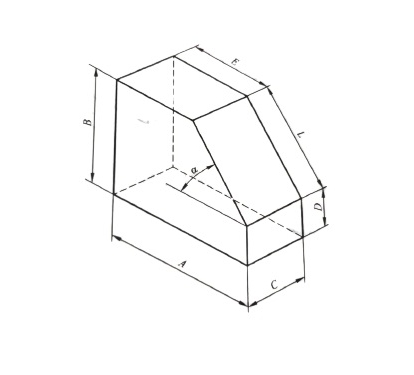

拱腳磚：小于半圓的推力拱頂砌體兩側的受力支承轉，見圖 6。

圖 6 拱腳磚

尺寸特征：直形磚及楔形磚的尺寸特征，分別由直形磚的配砌尺寸B或C、楔形磚的大小端距離A及大小端尺寸C/D決定，它是反應輻射形砌磚設計、計算、砌筑及使用的尺寸性能。尺寸特征包括一塊直形磚半徑增大量、楔形磚的半徑、每環極限磚數及中心角等。
