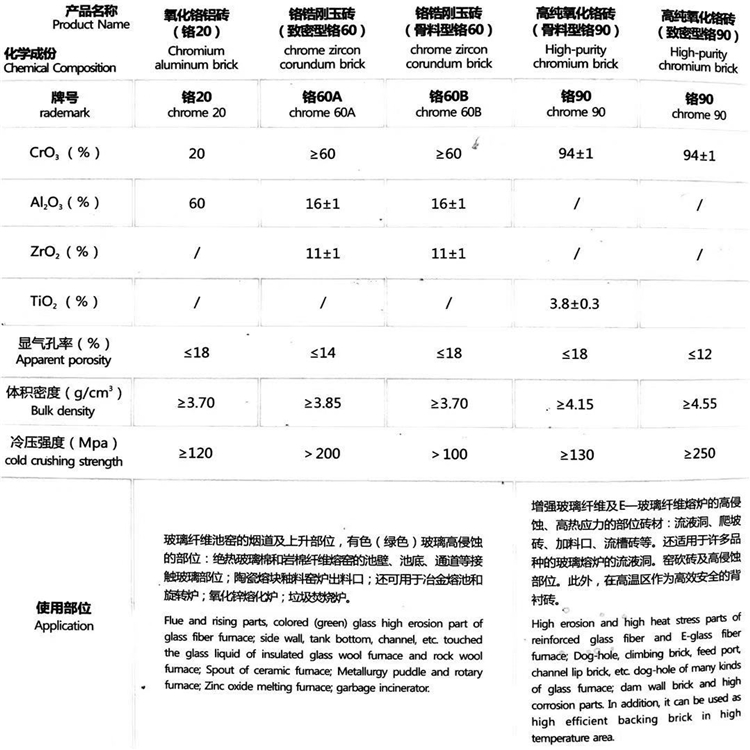

鉻剛玉磚是指含Cr2O3的剛玉質耐火制品。在高溫下，Cr2O3與Al2O3形成連續固溶體，因而鉻剛玉制品的高溫性能優于純剛玉制品。用于石化工業氣化爐的鉻剛玉磚應為低硅、低鐵、低堿、高純度，還要具有較高的密度和強度。應用較多的鉻剛玉制品，Cr2O3含量大多在9%~15%范圍內。



鉻剛玉磚主要礦物組成為Al2O3-Cr2O3固溶體。次要礦物組成為少量復合尖晶石(或不含復合尖晶石)、氧化鉻含量為1%～30%的耐火磚。有熔鑄鉻剛玉磚和燒結鉻剛玉磚兩種。一般情況下鉻剛玉磚就是指燒結鉻剛玉磚。

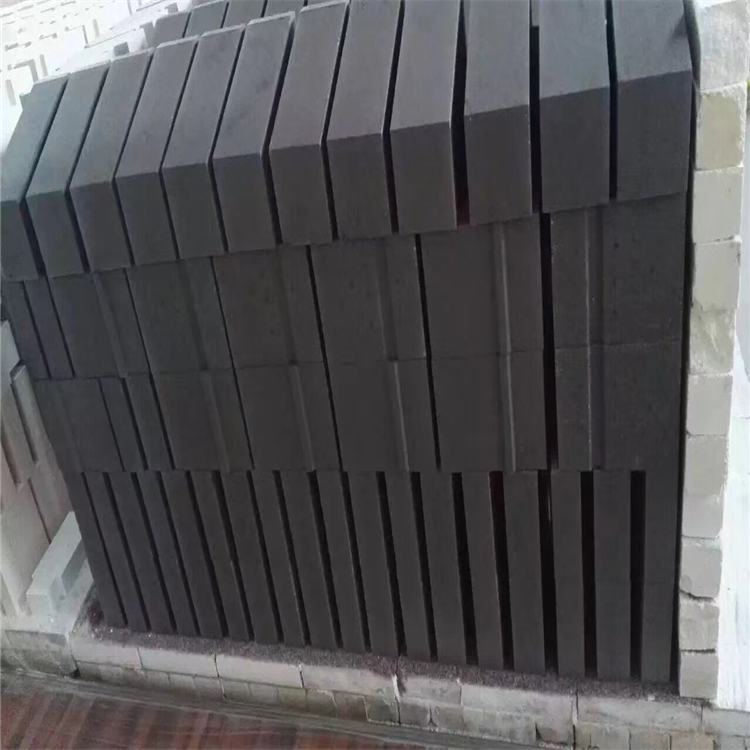

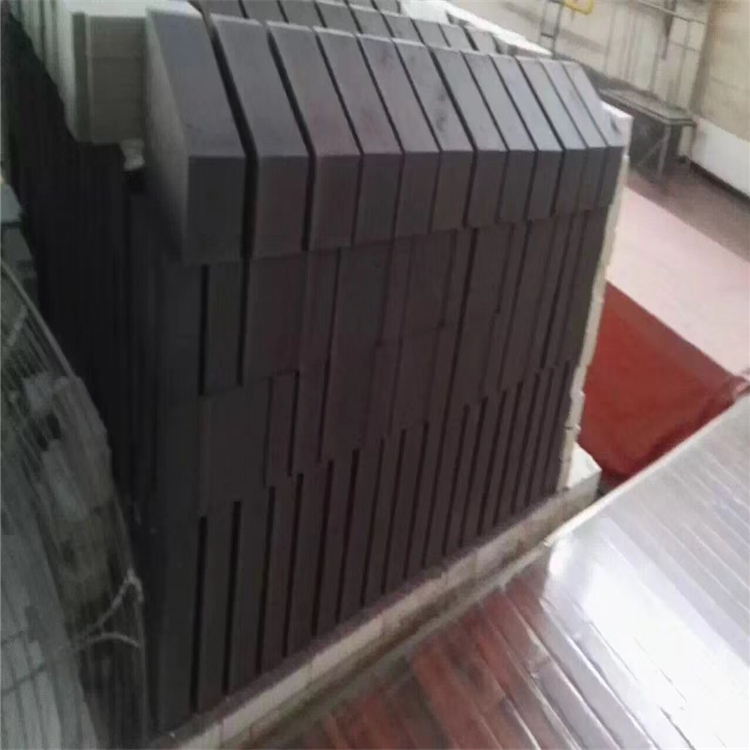

鉻剛玉磚以Al2O3為原料，加入適量氧化鉻粉和鉻剛玉熟料細粉，經成型，在高溫下燒成。燒結鉻剛磚氧化鉻含量一般低于熔鑄鉻剛玉磚。還可以采用泥漿澆注法來制備，將Al2O3粉和氧化鉻粉均勻混合，加解膠劑及有機黏結劑制成濃稠泥漿，同時加入部分鉻剛玉熟料，用注漿法制成磚坯，再燒成。可用作玻璃窯內襯、拉絲玻璃流液洞蓋板磚和用于鐵水預處理裝置、垃圾焚燒爐、水煤漿加壓氣化爐背襯等。



鉻剛玉磚的應用有了更廣泛的應用，一種是以金屬鉻渣為主要原料制作而成的鉻剛玉磚，該制品廣泛應用于鋅冶煉電爐、揮發窯上，鉻剛玉磚有著優良的熱振穩定性和高溫蠕變的性能，同時符合國家循環經濟的要求。另一種叫做鋁鉻尖晶石的耐火磚廣泛應用在銅冶煉上，一舉打破了鎂鉻磚的壟斷地位。
