氮化硅耐火原料的晶型、性質和應用，氮化硅分子式Si3N4。無天然礦物，需用人工方法合成。

氮化硅粉末主要由以下四種方法合成：

工業硅直接氮化3Si+2N2Si3N,

二氧化硅還原和氮化3SiO2+6C+2N2-Si3N,+6co

亞胺硅或氨基硅的熱分解

3Si (NH)2-Si3N,+2NH3;3Si(NH2),→Si3N,+8NH3

鹵化硅或硅烷與氨的氣相反應

3SiCl4+16NH3Si3N4+12NH,CI

3SiH4+4NH3Si3N4+12H2

國內采用N2氣將硅粉氮化的方法已能批量生產。

完全致密的氨化硅才能做優質的工程材料，而必須通過燒結才能使氨化硅致密化。



1、氨化硅晶型和性質

氮化硅有兩種晶型：a型和B型，均為六方晶系。燒結過程中1400C以上由a型轉變為B相，在1600C以上轉變速度更快，1900C氮化硅急劇分解。

熔點1900C(升華分解）。理論密度3.19±0.01g/cm2;硬度大，莫氏硬度為9。彈性模量4.7×10*kg/cm2,熱影脹系數較低（2.5×10-5/C),耐熱沖擊性能好，具有韌性，高溫機械強度高，高溫形變小。（密度為2.5g/cm2的氮化硅陶瓷，于1200C×1000h,荷重23×7kg/cm2時，高溫形變0.5%)抗侵蝕能力強。除熔融NaOH和HF外，氮化硅抗化學腐蝕良好。對許多金屬不浸潤，由于形成了純化的二氧化硅層，抗氧化性能好，電絕緣性能好。

2、氮化硅的應用

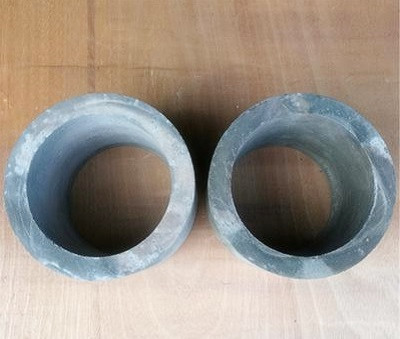

氮化硅用作高級耐火材料，如與SiC結合作Si3N,-SiC耐火材料用于高爐爐身等部位；如與BN結合作Si3N,-BN材料，用于水平連鑄分離環。Si3N-BN系水平連鑄分離環是一種細結構陶瓷材料，結構均勻，具有高的機械強度，耐熱沖擊性好，又不會被鋼液濕潤，符合連鑄的工藝要求。工程所用的不定形耐火材料中，利用Si3N,對熔鋼及鑄鐵的抗侵蝕性，作新型結合劑。
