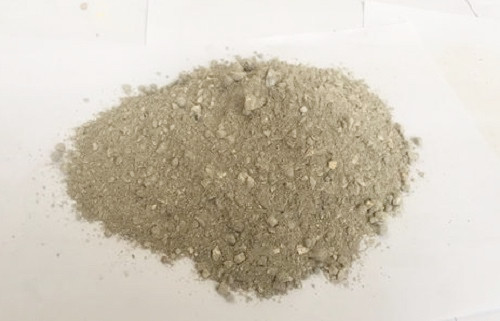

硫酸鋁結(jié)合劑在配制耐火搗打料時(shí)強(qiáng)度的重要性，硫酸鋁是硫酸鹽結(jié)合劑的一種。硫酸鹽結(jié)合劑有硫酸鋁、硫酸鐵、硫酸鎂等，以硫酸鋁較為常用。

硫酸鋁受水解，生成凝膠體而凝結(jié)硬化，其反應(yīng)式如下：

Al2(SO4)3+2H2OAI2(SO1)2(OH)2+H2SO

Al2(SO4)2(OH)2H2O→A12(SO1)(OH),+H2SO4

Al2(SO4)(OH),+2H2O→2AI(OH).+H2SO,

硫酸鋁晶體在常溫下水解較慢，一般采用80~100℃熱水或通蒸汽加熱，加速溶解。此外可適量的加入其他金屬鹽如Na2SO4,可加快水解速度。

硫酸鋁結(jié)合體在加熱時(shí)的強(qiáng)度變化：

常溫~接近700℃
硫酸鋁結(jié)合體的強(qiáng)度隨溫度而增加

700℃
強(qiáng)度最高

800℃左右
強(qiáng)度最低，未水解的Al2(SO,);受熱分解，生成Al2O3和SO3,對(duì)結(jié)合體的結(jié)構(gòu)帶來危害

>1000℃
強(qiáng)度上升，在1200C時(shí)強(qiáng)度約是800C時(shí)的3.5~5倍。這說明此種結(jié)合劑在1000℃就出現(xiàn)液相燒結(jié)了



硫酸鋁結(jié)合體的凝結(jié)速度和加熱過程中強(qiáng)度的發(fā)展，與硫酸鋁溶液的濃度有關(guān)。濃度過高，殘留的硫酸鋁受熱分解時(shí)對(duì)結(jié)合體的影響過大，使初次燒后強(qiáng)度受到危害；濃度過低，因結(jié)構(gòu)體的密實(shí)度差，在各溫度下的冷態(tài)強(qiáng)度都較低。一般認(rèn)為，在配制搗打料時(shí)，控制溶液的比重在1.20~1.30較宜。

從硫酸鋁的水解反應(yīng)可以看出，水解后的產(chǎn)物有硫酸H2SO4。硫酸是一種強(qiáng)酸，它與原料中的金屬或金屬氧化物發(fā)生反應(yīng)時(shí)，產(chǎn)生氫氣或水。這對(duì)成型性能產(chǎn)生不利影響，要采取適當(dāng)措施杜絕其危害，如混練好的泥料應(yīng)放置一定時(shí)間（即困料）——保持一定溫度和濕度，總困料時(shí)間24h以上。
