在我國粘土質耐火材料的原材料遍布概述與主要技術指標，想要生產制造出高品質的粘土質耐火材料當然與原材料品質跟技術指標有密不可分的關聯。可以說原材的好壞，直接決策著粘土質耐火材料的使用性能與技術指標。下面鄭州超裕耐火材料有限公司將為大家，講述下原材料的優劣與技術指標的好壞跟粘土質耐火材料的關系。

我國的耐火黏土礦床中，沉積型礦床在儲量中占絕對優勢，礦床規模一般較大，礦石質量較好。該類礦床產于古陸、古島的邊緣，按其產出部位分為以下幾類。

1.產于碳酸鹽侵蝕面上的礦床
該類礦床多為大中型礦床，礦石類型主要為高鋁黏土（A12O3=50%~70%)和硬質黏土（A12O3=35%~50%),礦物成分為一水硬鋁石、高嶺石、葉蠟石和水云母。礦床主要分布在山西、河南、河北、貴州等省，如山西太湖石、孝義，河北趙各莊，河南鞏縣、焦作的黏土礦。

2.產于硅酸鹽或火山巖層中的礦床
該類礦床多為中小型礦床，礦石類型主要為硬質黏土（Al?O3=35%~50%)和軟質黏土（Al?O3=30%~40%),礦物成分為高嶺石、水云母、一水硬鋁石、伊利石、蒙脫石和石英。該類礦床主要分布在山東、內蒙古、河北、湖北、湖南、四川、廣東、吉林、黑龍江等，如山東王村、坊子，內蒙大青山、東勝、河北白馬山、古冶的耐火黏土礦。

3. 產于煤系地層中的高嶺石泥巖或高嶺石質耐火黏土礦床我國石炭紀和二疊紀的很多含煤地層中產有一種塊狀黏土巖。它常作為煤層的夾層或夾石產出，其礦物成分幾乎為純高嶺石組成。礦層厚度不大，但分布廣泛，層位穩定，是一種優質的高嶺石質耐火黏土。其中質量優等的位于大同、朔州、烏海、東勝、開漆、平頂山、焦作、鞏縣、武安、懷仁、新漢、徐州、淮北、北宿、那龍、茂名等地。



我國黏土質耐火原材料的技術指標，一般情況下，使用可塑性指標表示黏土的可塑性，根據黏土可塑性指標的數值將耐火黏土分為軟質黏土、半軟質黏土和硬質黏土。黏土可塑性指標的表達式如下。
s==(d-b)p
5——可塑性指標；
d——試驗前的泥球直徑，cm;
b——試驗后的泥球直徑，cm;
p——泥球出現第一條裂紋時承受的載荷，kg。

通常，可塑性指標大于等于3.6時，黏土的可塑性等級高；可塑性指標為2.5~3.6時，可塑性為中等；可塑性指標小于2.5時，可塑性為低等。YBQ42001-85《耐火材料用結合黏土》規定：軟質黏土的可塑性指標不小于2.5,半軟質黏土的可塑性指標不小于1.0。所以，硬質黏土是可塑性指標小于1.0的耐火黏土。

按照《耐火黏土地質勘探規范》（1984年）,也可以按照化學、礦物成分來劃分耐火黏土的類型，見下表。

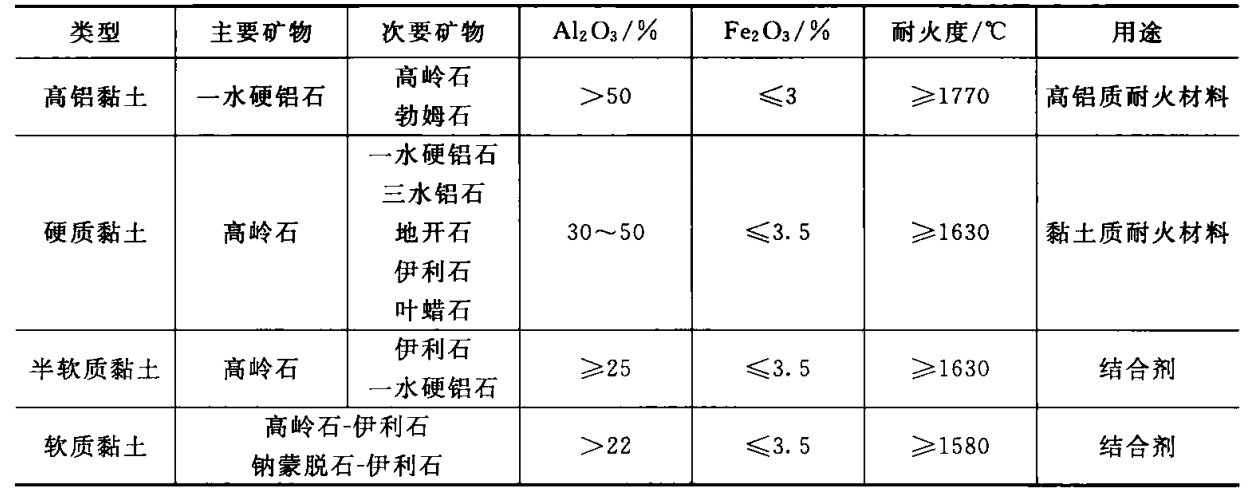

耐火黏土礦石工業類型

我國黑色冶金行業標準YB/T5207-2005規定了硬質黏土熟料的技術條件，水泥富用耐火材料
見下表。

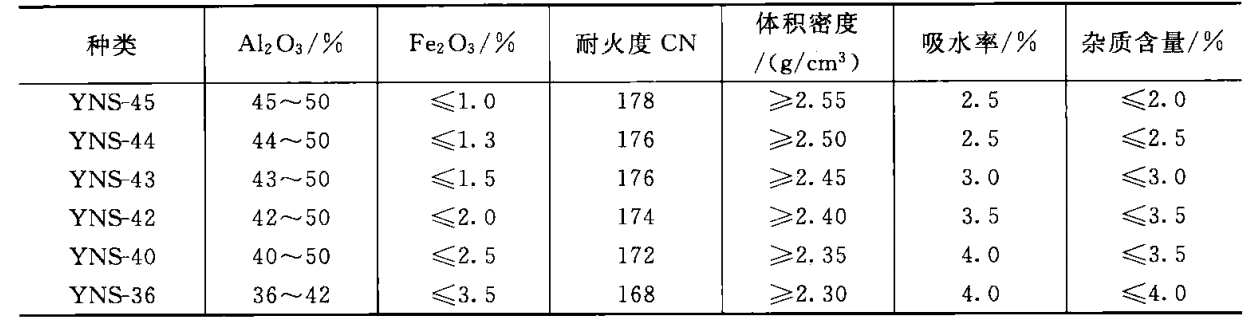

硬質黏土熟料的理化性能

硬質黏土熟料是采用硬質黏土生料經過高溫鍛燒，質量達到YB/T5207-2005規定的硬質熟料技術條件的耐火原料。硬質黏土熟料的主要礦物為莫來石，其次為方石英和玻璃相。由蒙脫石和伊利石等帶入的雜質將改變玻璃相的數量及性質，從而對鋁硅質耐火材料的燒結和燒后性能產生重大影響。

耐火黏土中，軟質耐火黏土主要用于燒結鋁硅質耐火材料的結合劑。硬質耐火黏土主要用于燒制硬質黏土熟料。其中，原產于山東淄博的焦寶石是優質硬質黏土的典型代表，其特征為Al2O3量在44%左右，Fe2O3含量小于2%,成分穩定、質地均勻、結構致密，斷口為貝殼狀，燒后呈白色。由于各地都發現了不少的優質煤系高嶺土，以后將有更多地方出產焦寶石。

通過鄭州超裕耐火材料跟大家講述的在我國粘土質耐火材料的原材料遍布概述與主要技術指標，想必對粘土質耐火材料也有相應的了解。希望我的分享能幫助到你，有關耐火材料的疑惑問題都可隨時咨詢我們！
