噴槍用耐火材料在鋼水包中的性能要求，規(guī)定耐火材料應具有較好的熱震穩(wěn)定性及抗侵蝕性，以及比較好的熱膨脹性。通常采用高鋁磚、粘土磚和蠟石磚砌筑，近期用高鋁質耐火澆注料作襯體，獲得了較好的效果。當改變噴槍構造，減少耐火澆注料的Al2O3成分，并提高隔熱措施后，使用壽命由14次提升到26次。

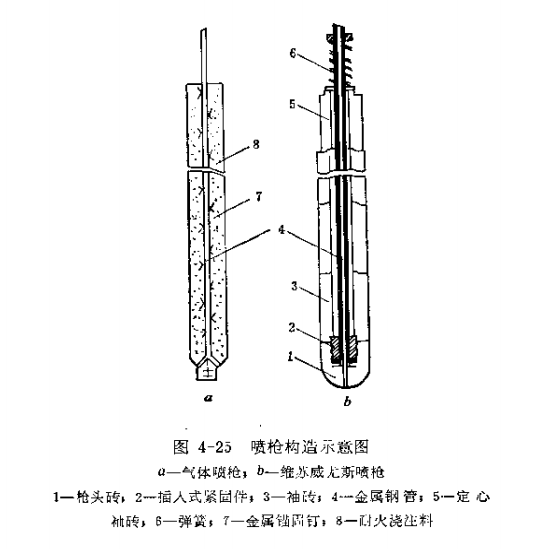

在爐外精煉中，噴槍的應用十分普遍，主要分為氣體噴槍和粉料噴槍兩大類。前面一種，噴出口為1~4個孔，后面一種則為1~3個孔。這兩種噴槍的構造基本一致（見下圖），主要是由金屬材料鋼管和耐火材料襯體組成。圖中a為氣體噴槍，b為維蘇威尤斯噴槍，適合于氣體和粉料的噴吹，實際效果均比較好。

為進一步加強噴槍結構的穩(wěn)定性，應選用厚壁耐熱鋼管作噴槍管；噴槍尺寸和參數是依據鋼水包或熱工容器的大小和使用條件而確定的。操作過程中，邊插進鋼水或鐵水的深處，邊噴吹氣體或粉料，工作10分鐘左右拔出來，即實際操作是的。因此，規(guī)定耐火材料應具有較好的熱震穩(wěn)定性及抗侵蝕性，以及比較好的熱膨脹性。通常采用高鋁磚、粘土磚和蠟石磚砌筑，近期用高鋁質耐火澆注料作襯體，獲得了較好的效果。

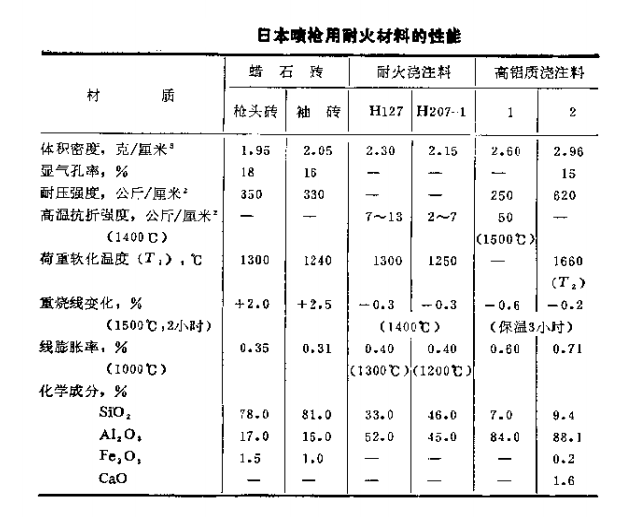

日本鋼管公司京浜廠的轉爐出鋼后，在鋼水包中采用噴槍通氬氣對鋼水攪拌約5分鐘，以調節(jié)溫度和均勻成分。該噴槍全長4555毫米，磚體長3690毫米，厚72毫米。用蠟石質磚砌筑時，使用壽命為6次，用高鋁質耐火澆注料時，使用壽命為14次。當改變噴槍構造，減少耐火澆注料的Al2O3成分，并提高隔熱措施后，使用壽命由14次提升到26次。下表為日本噴槍用耐火材料的性能。

西德爐外精煉用噴槍，選用不定形耐火材作襯體，使用壽命為50次左右，超過了鋼包襯的中修期；瑞典的噴槍，噴出口為單孔的、直徑為19毫米，用高鋁質袖磚，壽命為8~10次，噴槍管壽命約為100次。

維蘇威尤斯噴搶使用的袖磚和槍頭磚系用高鋁質原料和魚鱗狀石墨經等靜電機成型制作出來的。砌筑時，除最上層一塊用定心袖磚外，其余袖磚與噴槍管中間留有空隙，便于隔熱。該槍用于噴吹氮氣時，使用壽命為13次，總浸吹時間為59.5分鐘，渣線處蝕損輕微，依然能正常使用。

國外很多工廠的鋼水包噴粉用嘴槍，普遍使用粘土質的袖磚和槍頭磚，使用一次或二次便主動淘汰不用，以避免因噴槍半途毀壞而損毀整罐鋼。

在我國爐外精煉用噴槍通常采用粘土磚作襯體，也有用磷酸高鋁質耐火澆注料的。當鋼水質量要求很高時，應使用剛玉質耐火澆注料作噴槍襯體，從而減少雜質的帶入。在一般情況下，噴槍襯。體的使用壽命為1~2次。
